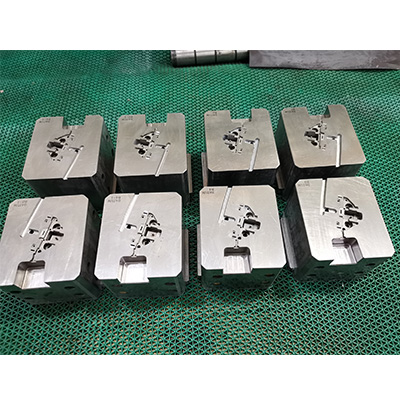

Wtyczka Mold 49197-7

Formularz:Plastic Injection Wall Plug Mold

Materiał części:PBT GF15

Rozmiar produktu:45.4*19.6*52.7mm392*300*335 MM

Odpowiedni mechanizm wtryskowy: 90 ton 123567890 Mould Cavity Steel:ASSAB8407 123567890 Mould Injection System: Cold runner filml gate

Mould Ejection System: katapultor Pin 123456567890 Mould Cycle;

Lead Time:45 dni roboczych

Mould Features: dwa rdzenie

Plastic Injection Plug pleform z dwoma rdzeniami, wysokiej jakości wtryskiwacz do ścianek wtryskowych z tworzywa sztucznego w Chinach, HanKing miał doświadczenie w różnych krajach plastikowej pleśni, USA, Szwajcarii, Włoszech, Azji, Australii itp.

Nazywaliśmy to odlewem wtykowym, jest to poza ładowarką adapter a, jest to wtryskiwacz, we źmiemy włożoną do formy metalową wkładkę szpilki.

W przypadku tego rodzaju formy, linia rozdzielania nie jest skomplikowana, ale nadal musimy by ć potwierdzone przez klienta.Jako wewnętrzna część montażu, wygląd nie jest szczególnie ważny, możemy użyć zimnego biegacza, aby zaoszczędzić koszty pleśni.A część nie jest duża i gruba, więc można użyć bramy filmowej.

Zgodnie ze strukturą części, proponujemy mieć cztery suwaki, z każdej strony dwa suwaki.

Sprawdź linię rozdzielczą suwaków, wstawia linię dzieloną z klientami.

Staraj się wyważyć pozycję wkłucia.


Wytwórny układ to kształt, wymiar, równowaga pozycji wyrzutni.


Należy zadbać o to, aby w przypadku gdy suwaki mają kąt poboru wzdłuż kierunku przesuwania się ślizgu, analiza kąta poboru powinna być również sprawdzona pod kątem otworu i strony rdzenia, zazwyczaj kąt poboru nie jest mniejszy niż 1 stopień.


W przypadku gdy projektanci dokonują analizy grubości ścianki, jeśli grubość ścianki jest nierówna, prosimy poinformować kierownika projektu, kierownik projektu omówi to z klientem, jeśli znak zlewu jest dopuszczalny.Jednak nawet klienci akceptują znak zlewu, powinniśmy starać się usunąć znak zlewu w jak największym stopniu, kierownik projektu powinien zrobić jak najlepiej i poprawić parametry wtrysku, aby uniknąć problemów z znakiem zlewu podczas prób odlewu.


Kształt części jest nieregularny, powinien być nazywany cienkim paskiem, tego rodzaju część jest często wygięty po formowaniu, ponieważ brak wsparcia z tworzywa sztucznego, projektanci powinni myśleć o rozwiązaniu, jak poprawić chłodzenie.
