Struktura formy wtryskowej z tworzywa sztucznego

Struktura formy wtryskowej z tworzywa sztucznego jest związana z wieloma czynnikami, takimi jak różnorodność tworzyw sztucznych, kształt produktu, dokładność wymiarowa, partia produkcyjna, warunki procesu wtrysku, i typ maszyny wtryskowej. Dlatego struktura może być zróżnicowana, a typy są bardzo zróżnicowane. Jednak w długoterminowej praktyce produkcyjnej, w celu uchwycenia zasad projektowania i metod projektowania form wtryskowych, odkryliśmy poprzez indukcję i analizę, że bez względu na to, jak duża jest różnica między różnymi strukturami form wtryskowych, istnieją pewne wspólne zasady i podobieństwa w zasadzie działania i podstawowej strukturze.

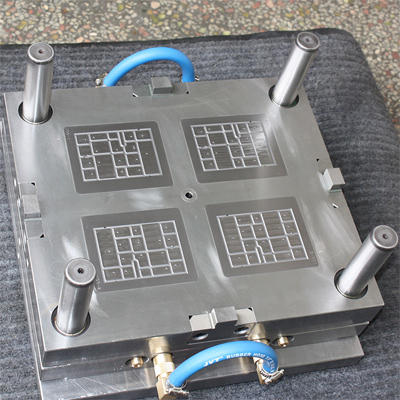

Główna struktura funkcjonalna większości form wtryskowych z tworzyw sztucznych składa się z ośmiu części, są to części/elementy z tworzywa sztucznego (wnęka i rdzeń), mechanizm prowadzący formę, system bramkowania (wlewka, biegacz i brama, itp.), mechanizm rozformowywania, układ chłodzenia i elementy wspierające (płyta A & B, podstawa formy i płyta nośna itp.), Struktura odpowietrzająca i mechanizm ciągnący rdzeń boczny.

Wnęka i rdzeń tworzą kształt części z tworzywa sztucznego, gdy plastikowa forma jest zamknięta, strona wnęki tworzy zewnętrzny kształt części z tworzywa sztucznego, strona rdzenia kształtuje wnętrze części z tworzywa sztucznego.

System bramkowy to przejście, przez które stopione tworzywo sztuczne wypływa z dyszy wtryskarki do wnęki formy. Składa się ze świerka, biegacza, bramy i studni żużlowej.

Mechanizm prowadzący dzieli się na dwa typy: mechanizm prowadzący między wnęką a stroną rdzenia oraz mechanizm prowadzący dla systemu wyrzutnika. Pierwsza polega na zapewnieniu, że wnęka i rdzeń są dokładnie wyrównane podczas zaciskania, aby zapewnić dokładność kształtu i rozmiaru części z tworzywa sztucznego, zwykle mamy kołek prowadzący i tuleję prowadząca; ta ostatnia ma na celu uniknięcie pochylenia płyty wyrzutnika podczas procesu wyrzucania.

Mechanizm rozformowujący to urządzenie do usuwania części z tworzywa sztucznego z formy po otwarciu formy, co jest również nazywane mechanizmem wyrzutu. Istnieje wiele form konstrukcyjnych, takich jak kołek wypychacza, płyta ściągająca, tuleja wyrzutnika.

Układ chłodzenia, może kontrolować temperaturę formy z tworzywa sztucznego, na ogół ma kanał chłodzący na formie, również element grzejny jest zamontowany wewnątrz formy.

System wentylacyjny, w procesie formowania wtryskowego, w celu odprowadzenia powietrza we wnęce, często konieczne jest otwarcie systemu wentylacyjnego, zwykle otwierającego wiele rowków na powierzchni rozdzielającej, lub uwolnić powietrze za pomocą szczeliny między płytą lub rdzeniem formy a płytami formy.

Mechanizm poruszający bocznym rdzeniem nazywany jest bocznym mechanizmem ciągnącym rdzeń.

Kiedy wklęsły otwór lub boss znajduje się z boku części z tworzywa sztucznego, potrzebujemy bocznego mechanizmu ciągnącego rdzeń. Przed otwarciem formy rdzeń boczny musi zostać wyjęty lub wyjęty z części z tworzywa sztucznego, a część z tworzywa sztucznego może być gładko wyjmowana. Mechanizm ciągnący rdzeń boczny obejmuje kołek kątowy, suwak rdzenia bocznego, blok blokujący i blok suwaka rdzenia bocznego, kołek ściągacza suwaka, sprężynę itp.
