Forma motoryzacyjna
Formy wtryskowe z tworzyw sztucznych

Forma motoryzacyjna

Forma motoryzacyjna

Forma samochodowa, znana również jako forma samochodowa lub oprzyrządowanie samochodowe, jest specjalistycznym narzędziem stosowanym w procesie produkcji komponentów samochodowych. Jest przeznaczony do kształtowania i tworzenia różnych części pojazdu, takich jak panele nadwozia, elementy wewnętrzne, części silnika i inne elementy konstrukcyjne.


HanKing Mold obsługuje globalnych klientów z branży motoryzacyjnej i motoryzacyjnej, ponad 10-letnie doświadczenie, dzięki czemu zespół HanKing zapewnia klientom szybki czas rozwoju i stabilną jakość, aby zapewnić dobre funkcjonowanie nowego projektu. Inżynier HanKing przeanalizuje wypełnienie, aby uzyskać najlepszą pozycję bramy, najlepiej płynący reżim, i zaprojektuj najlepszy kanał chłodzący, aby zapewnić minimalne odkształcenie owijania, a my mamy bardzo dobrego operatora wtrysku, który pomaga ustawić najlepszy parametr wtrysku, aby uniknąć marnowania czasu i poprawić niezawodność parametrów formowania.

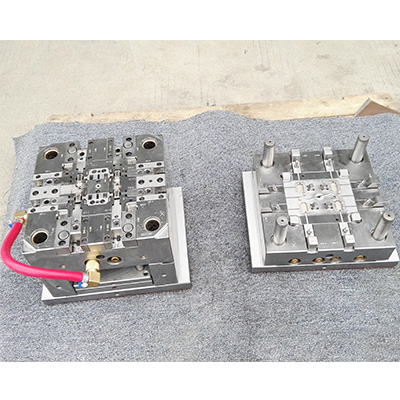

Forma HanKingJest bardzo doświadczony w małych i średnich precyzyjnych formach części samochodowych, w ostatnich latach, rodzaje produktów, które zaangażowaliśmy, były włączone bezpiecznik i skrzynka bezpieczników, złącze, przełącznik, przekaźnik, czujniki, siłowniki, terminal, zawór, uchwyt i inne akcesoria ciała. Jesteśmy jednym z wiodących producentów form samochodowych w Chinach.


Dlaczego formy motoryzacyjne są ważne?

W rozwoju przemysłu motoryzacyjnego udział części z tworzyw sztucznych w częściach samochodowych jest bardzo duży, a popyt na części z tworzyw sztucznych rośnie z dnia na dzień, ponieważ tworzywa sztuczne mają zalety pięknego wyglądu, lekkie i łatwe przetwarzanie. Większość tworzyw sztucznych ma ciężar właściwy od 0,9 do 1,6, a udział kompozytów wzmocnionych włóknem szklanym nie przekroczy 2,0, podczas gdy stal A3 wynosi 7,6, mosiądz 8,4, a aluminium 2,7. Zastosowanie plastiku może zmniejszyć wagę części o około 40%, a koszt można znacznie zmniejszyć, co sprawia, że tworzywo sztuczne jest preferowanym materiałem do lekkiego ważenia samochodów. Plastik jest łatwy do formowania części o złożonych kształtach. Zgodnie z plastycznym składem plastiku, poprzez dodanie różnych wypełniaczy, plastyfikatorów i utwardzaczy w celu uzyskania pożądanych właściwości tworzywa sztucznego, zmiana wytrzymałości mechanicznej i właściwości przetwarzania materiału w celu spełnienia wymagań różnych części samochodu. Zużycie plastiku każdej części samochodowej stanowi 20% wszystkich materiałów pojazdu i może osiągnąć 35% w przyszłości. Kiedy firma motoryzacyjna opracowuje nowy samochód, musi użyć setek zestawów samochodowych form wtryskowych z tworzyw sztucznych, co wymaga zapewnienia jakości części z tworzyw sztucznych w produkcji, a jakość części z tworzyw sztucznych zależy od formy.Dowiedz się więcejO tym, jak poprawić jakość formy.


Które części samochodu są powszechnie używane w plastiku?

Forma części samochodowych odnosi się do specjalistycznego narzędzia stosowanego w procesie produkcji części samochodowych. Jest to precyzyjne narzędzie, które służy do kształtowania surowców, zazwyczaj plastikowych lub metalowych, w pożądany kształt i rozmiar do użytku w samochodach.

Formy do części samochodowych są zwykle wykonane z wysokiej jakości stali i są zaprojektowane tak, aby wytrzymać wysokie temperatury i ciśnienie. Są one stosowane w maszynach do formowania wtryskowego, które topią surowce, a następnie wstrzykują je do formy w celu wytworzenia gotowego produktu.

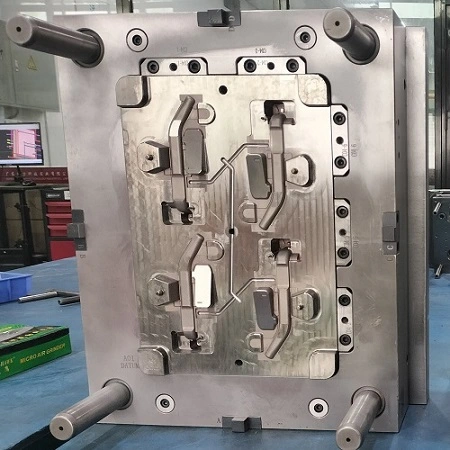

Zderzak, akcesoria do tablicy przyrządów, kratka wlotowa, błotnik, osłona chłodnicy, panel wyposażenia silnika, akcesoria do zbiornika na wodę, akcesoria do klimatyzacji, akcesoria do filtrów powietrza, różne czajniki, akcesoria do siedzeń, akcesoria do paneli podłogowych, akcesoria do paneli dachowych, akcesoria barowe, akcesoria do kierownicy, wykończenia drzwi, Lusterka wsteczne i różne elementy złączne, lampa przednia i tylna itp.


Zastosowania form motoryzacyjnych

Panele nadwozia: Formy samochodowe są szeroko stosowane do produkcji paneli nadwozia, takich jak maski, błotniki, drzwi, dachy i pokrywy bagażnika. Formy te zapewniają precyzję i spójność kształtu i wielkości paneli.

Elementy wewnętrzne: Formy są wykorzystywane do tworzenia elementów wewnętrznych, takich jak panele deski rozdzielczej, konsole środkowe, listwy drzwiowe i elementy siedzeń. Pomagają osiągnąć pożądaną estetykę i funkcjonalność wnętrza.

Części silnika: Różne elementy silnika, takie jak głowice cylindrów, kolektory dolotowe i osłony silnika, są wytwarzane przy użyciu f orm. Formy te zapewniają dokładność w produkcji złożonych części silnika.


Korzyści z form motoryzacyjnych

Precyzja i spójność: Formy samochodowe umożliwiają produkcję bardzo dokładnych i spójnych części, zapewniając prawidłowe dopasowanie i funkcjonowanie pojazdu.

Wydajność i CosSkuteczność: Dzięki zastosowaniu form proces produkcji staje się bardziej wydajny, ponieważ duże ilości części mogą być wytwarzane przy minimalnych odmianach. Prowadzi to do oszczędności kosztów pod względem czasu i zasobów.

Elastyczność projektu: formy pozwalają na konsekwentne powielanie skomplikowanych projektów i złożonych kształtów, zapewniając producentom elastyczność w tworzeniu innowacyjnych komponentów samochodowych.


Cechy form motoryzacyjnych

Wybór materiału: Formy samochodowe są zwykle wykonane z wysokiej jakości materiałów, takich jak stal, aluminium lub materiały kompozytowe, w zależności od specyficznych wymagań procesu produkcyjnego.

Systemy wentylacyjne i chłodzące: Formy są wyposażone w systemy odpowietrzające do uwalniania powietrza i gazów podczas procesu formowania, zapewniając jakość produktu końcowego. Systemy chłodzenia pomagają kontrolować temperaturę i krzepnięcie materiału.

Konstrukcja wnęki i rdzenia: Formy składają się z elementów wnęki i rdzenia, które określają kształt produkowanej części. Te komponenty można dostosować do pożądanego projektu i funkcjonalności komponentu samochodowego.

Wykończenie powierzchni: Formy samochodowe mogą być zaprojektowane w celu zapewnienia różnych wykończeń powierzchni, w tym gładkich, teksturowanych lub wzorzystych powierzchni, w zależności od wymagań produkowanej części.



Jak powstaje forma motoryzacyjna?

Tworzenie formy samochodowej obejmuje kilka kroków. Oto ogólny przegląd procesu:

Projekt: Pierwszym krokiem jest stworzenie projektu 3D pożądanego komponentu samochodowego. Można to zrobić za pomocą oprogramowania do projektowania wspomaganego komputerowo (CAD). Projekt zawiera wszystkie niezbędne szczegóły, wymiary i specyfikacje części.

Wybór materiału: Odpowiedni materiał do formy jest wybierany na podstawie takich czynników, jak rodzaj części samochodowej, wielkość produkcji, pożądane wykończenie i koszt. Typowe materiały formy obejmują stal, aluminium i różne stopy.

Przygotowanie bazy formy: Przygotowywana jest podstawa formy, która służy jako podstawa formy. Zapewnia wsparcie i mieści różne elementy, takie jak wypychacze, szpilki prowadzące i kanały chłodzące. Podstawa formy jest zwykle wykonana ze stali i jest obrabiana zgodnie z wymaganymi specyfikacjami.

Tworzenie wnęki formy: Wnęka formy jest tworzona przez cięcie lub obróbkę podstawy formy. Proces ten polega na użyciu specjalistycznego sprzętu, takiego jak frezarki CNC, maszyny do wyładowań elektrycznych (EDM) lub tokarki sterowane numerycznie (CNC), aby precyzyjnie kształtować wnękę formy zgodnie z projektem.

Instalacja systemu chłodzenia: Kanały chłodzące lub przejścia są tworzone w formie, aby regulować temperaturę podczas procesu formowania. Kanały te pomagają w wydajnym chłodzeniu i krzepnięciu stopionego materiału. Zazwyczaj są tworzone przy użyciu wierteł lub technik EDM.

Obróbka powierzchni formy: Powierzchnie formy, które wchodzą w bezpośredni kontakt ze stopionym materiałem, są poddawane obróbce w celu zwiększenia trwałości i właściwości uwalniania. Obróbka powierzchni może obejmować polerowanie, teksturowanie lub nakładanie powłok, takich jak chromowanie lub azotowanie.

Montaż formy: Różne elementy formy, takie jak wypychacze, prowadnice i rdzenie, są instalowane w podstawie formy, aby stworzyć w pełni funkcjonalną formę. Komponenty te umożliwiają wyrzucanie formowanej części z formy po procesie formowania.

Testowanie i regulacja: Po złożeniu forma przechodzi testy w celu zapewnienia prawidłowego funkcjonowania. Można dokonać korekt w celu osiągnięcia pożądanej jakości części, wymiarów i dopasowania. Może to obejmować próbne przebiegi i iteracyjne modyfikacje w celu optymalizacji formy.

Produkcja: Po przetestowaniu i zatwierdzeniu formy jest gotowa do masowej produkcji. Forma jest montowana na wtryskarce, gdzie stopiony materiał, taki jak plastik lub metal, jest wtryskiwany do gniazda formy pod wysokim ciśnie niem. Następnie materiał zestala się, dostosowując się do kształtu wnęki formy.

Konserwacja: Regularna konserwacja i czyszczenie formy są niezbędne, aby zapewnić jej długowieczność i stałą wydajność. Obejmuje to kontrolę i naprawę wszelkich uszkodzeń, wymianę zużytych elementów oraz utrzymywanie powierzchni formy w czystości i bez zanieczyszczeń.

Należy zauważyć, że konkretne szczegóły dotyczące tworzenia formy mogą się różnić w zależności od złożoności komponentu samochodowego, zastosowanego procesu formowania (np. g. formowanie wtryskowe, rozdmuchiwanie) i inne czynniki specyficzne dla zakładu produkcyjnego.
