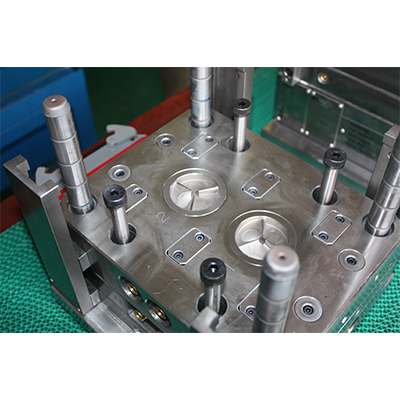

  • 3 plate mould 49113 21b

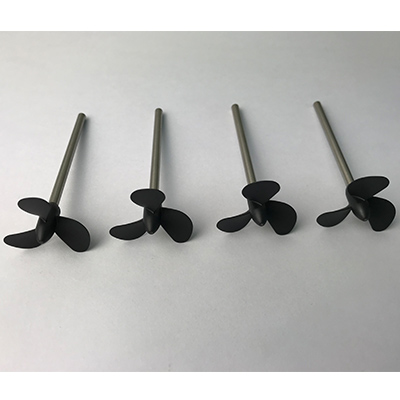

  • 3 plate mould 49113 21c

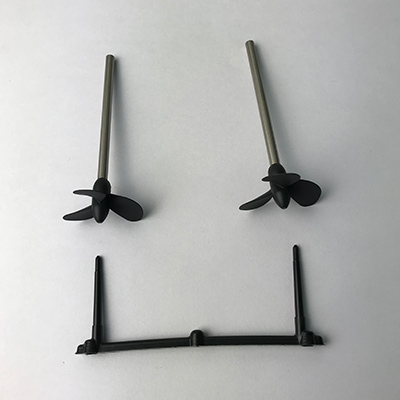

  • 3 plate mould 49113 21d

3 Płytka formy 49113-21

Nazwa formy: 3 płytki wkładki formy

Materiał części: PBT GF15

Rozmiar produktu: ф34.9x82.29

Opis produktu: Mischschraube kpl

Wnęka formy: 2 wnęki

Rozmiar formy: 250*230*350 MM

Stal wnęka formy: 2343 ESR

System wtrysku formy: 3-płytowa bramka punktowa

System wyrzucania formy: okrągły wyrzutnik

Czas cyklu formy: 28

Cykl życia pleśni: 500 000

Czas realizacji: 45 dni roboczych

Cechy formy: formowanie wstawiane





Forma 3-płytowa jest również nazywana precyzyjną formą bramy.

Istnieją dwie powierzchnie rozdzielające, aby podzielić formę na trzy części. W porównaniu z dwiema formami płytowymi dodaje się płytkę bramy z trzech płyt. Nadaje się do form, które nie pozwalają na ślady bramy wokół produktu. Ten rodzaj formy wykorzystuje spiczastą bramę, więc nazywa się to precyzyjną formą bramy.


Typowy proces ruchu formy 3-płytowej


Proces otwierania formy: forma trójpłytowa ma dwa procesy rozstania, pierwszy między płytą zdzierającą a płytą wnękową, a drugi raz między płytą wnękową a płytą rdzenia. Gdy strona rdzenia jest ciągnięta przez wtryskarkę, ponieważ płyta A i B są wyposażone w zamek zatrzaskowy, i nie ma połączenia ani przeszkód między płytą zdzierającą a płytą A (w większości przypadków drążek pociągowy jest również wyposażony w sprężynę) W tym czasie, Płyta ściągająca jest najpierw oddzielona od płytki wnękowej siłą ciągnącą, a płyta wnękowa przesuwa się do tyłu wraz z płytą rdzenia. Podczas przemieszczania się na ustawioną odległość jest blokowany przez blok ograniczający drążek, ponieważ płyta A nadal porusza się wraz z wtryskarką. Dlatego też drążek pociągowy jest również napędzany, a drążek napędza płytę ściągającą, aby przesunąć się na następną ustawioną odległość, a następnie drążek i płytka wnękowa przestają się poruszać.


Wtryskarka nadal porusza się do tyłu, ponieważ siła ciągnąca nadal rośnie, przekraczając siłę blokującą blokady zatrzasku, płyta A jest oddzielona od płyty B, i zatrzymuje się po osiągnięciu ustawionej odległości.


Płyta wyrzutnika napędza mechanizm wyrzutnika (sworzeń wyrzutnika, pręt wyrzutnika i podnośnik), aby rozpocząć ruch wyrzutu, a gotowy produkt jest wyrzucany (automatycznie upuszczany lub usuwany przez robota).


Proces zaciskania-gdy na płycie wyrzutnika znajduje się mechanizm cofania, płyta wypychacza jest siłą odciągana przez wtryskarkę przed zaciśnięciem.


Pod naciskiem wtryskarki rdzeń przesuwa się do przodu na stronę wnęki, jeśli płyta wypychacza nie zostanie wcześniej odciągnięta, kołek powrotny najpierw styka się z płytą wnękową. Pod siłą reakcji płyta wypychacza jest zwracana przez kołek powrotny.


Płytka B jest dociskana do płyty A i płyty zdzierającej, a na koniec całkowicie szczelnie. Dysza na wtryskarce jest ściśle wyposażona w tuleję dyszy na formie i rozpoczyna się następny cykl formowania wtryskowego.
